新道茨計量泵的核心功能在于精確地輸送設定量的流體，因此靈活準確地調節流量是其應用中的關鍵環節。根據新道茨計量泵的類型（電磁或機械）和具體型號配置，流量調節的方法有所不同。理解這些調節方式，才能正確操作泵并實現所需的加藥量。

本文將基于新道茨計量泵選型手冊提供的信息，為您詳細介紹新道茨計量泵如何調節流量，涵蓋不同的調節原理和操作方法。

流量調節的基本原理：頻率或沖程長度

新道茨計量泵的流量（單位時間內輸送的液體體積）主要取決于兩個參數：

1. 沖程頻率： 即泵每分鐘往復運動（吸液-排液）的次數（Strokes Per Minute, SPM）。頻率越高，流量越大。

2. 沖程長度： 即泵在單次沖程中隔膜或活塞位移的距離。沖程長度越長，單次排量越大，流量也越大。

新道茨計量泵通過調節其中一個或兩個參數來實現流量控制。具體調節哪個參數取決于泵的設計類型：

• 電磁計量泵： 主要通過調節沖程頻率來控制流量。沖程長度通常是固定的（某些型號可能有手動微調沖程長度的功能，但主要的流量調節是通過頻率）。

• 機械隔膜/柱塞計量泵： 主要通過調節沖程長度來控制流量。機械泵的電機通常以恒定速度驅動，決定了最高沖程頻率，通過調節沖程長度來改變單次排量，實現流量調節。部分機械泵也可以通過調節電機速度（如搭配變頻器）來改變沖程頻率，從而調節流量。

新道茨電磁計量泵的流量調節方法

新道茨電磁計量泵的流量調節主要通過控制其沖程頻率來實現，具體取決于泵的控制方式系列：

1. 手動頻率調節（DFD系列）

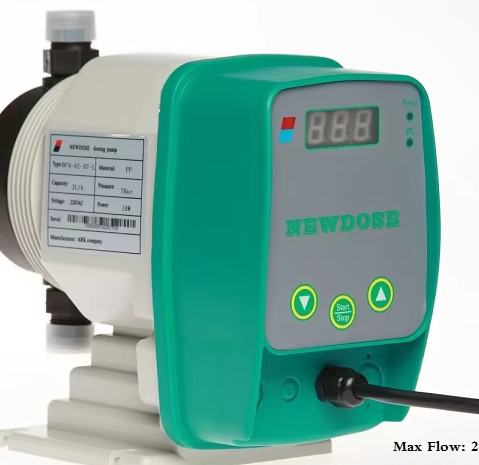

這是最基礎的調節方式。DFD系列電磁計量泵通常在泵體上配有操作面板和按鍵。

• 操作方法： 用戶通過面板上的“上”、“下”或數字按鍵，直接設定泵的沖程頻率（單位通常為spm）。面板上的數字顯示屏?xí)@示當前的設定頻率。泵的流量與設定的頻率成正比。例如，將頻率設定為最大頻率的50%，理論流量就是最大流量的50%。泵可以在運行或停止?fàn)顟B(tài)下進行頻率設定。

• 特點： 操作直觀簡單，適用于固定流量或不頻繁調節的場合。

2. 外部信號控制頻率（DM, DP, DC系列）

這些系列電磁計量泵具備外部控制接口，可以接收來自外部控制系統（如PLC、DCS、儀表）的信號，實現自動或遠程調節沖程頻率：

• DM系列 (4-20mA模擬信號)： 流量與接收到的4-20mA標準模擬電流信號成比例。用戶在泵上設置控制模式為外部模擬信號控制，并進行量程匹配（如4mA對應最小頻率/流量，20mA對應最大頻率/流量）。外部控制器輸出不同的電流信號，泵就會自動調整到相應的沖程頻率。

• DP系列 (脈沖信號)： 流量與接收到的外部脈沖信號相關。泵可以根據接收到的脈沖數量或頻率，按照設定的比例關系（分頻或倍頻模式）調整沖程頻率。常用于與外部流量計聯動，實現流量比例投加。

• DC系列 (RS485通訊)： 通過RS485接口接收來自上位機的數字通訊指令，直接設定沖程頻率或控制泵的啟停。適用于高自動化、集中控制的場合。

這些系列的電磁泵通常也保留了手動調節功能，可在外部信號失效或調試時使用。調節通常是通過泵體上的數字面板進行參數設定或模式切換。

新道茨機械隔膜/柱塞計量泵的流量調節方法

新道茨機械計量泵的流量調節主要通過控制沖程長度來實現，部分型號也可通過調節沖程頻率（依賴變頻器）來實現：

1. 手動沖程長度調節（標準配置）

這是機械計量泵最常見的調節方式，通常通過泵體側面的旋鈕或手輪進行調節。

• 操作方法： 轉動調節旋鈕或手輪，改變泵內部曲軸連桿機構的偏心距，從而改變隔膜或柱塞的往復行程長度。旋鈕上通常帶有刻度（如0-100%），指示當前的沖程長度設定百分比。100%對應最大沖程長度和最大流量，0%對應零沖程長度和零流量。泵可以在運行或停止?fàn)顟B(tài)下調節沖程長度。

• 特點： 結構簡單可靠，無需外部電源（除非泵本身需要電源運行）。調節結果直觀體現在旋鈕位置上。

2. 手動/電動沖程長度調節帶顯示（部分系列選配電動沖程裝置時）

對于可以選配電動沖程調節裝置的機械泵系列（如NDWS, NDWL, HND等），該裝置通常集成了手動調節功能，并且?guī)в袛?shù)字顯示屏。

• 操作方法： 用戶可以通過裝置面板上的按鍵進行手動調節。數字顯示屏?xí)_顯示當前的沖程長度設定值（通常以百分比或毫米為單位）。這種方式比傳統的機械旋鈕調節更精確，并且?guī)в袛?shù)字反饋。

• 特點： 結合了手動操作的便利性和數字顯示的精確性。

3. 外部信號控制沖程長度（部分系列選配電動沖程裝置時）

這是機械計量泵實現自動化遠程調節沖程長度的方式，通過選配電動沖程調節裝置實現。

• 操作方法： 電動沖程調節裝置接收來自外部控制系統（如PLC、DCS）的4-20mA模擬電流信號。裝置內部的電動執行器會根據接收到的信號值，自動調節泵的沖程長度。例如，4mA對應最小沖程長度，20mA對應最大沖程長度。裝置上通常需要進行相應的參數配置。

• 特點： 實現了沖程長度的遠程、自動、精確調節，適用于需要根據外部信號進行閉環控制的場合。

4. 變頻調節沖程頻率（部分系列選配變頻電機時）

部分新道茨機械計量泵系列（如NDWS, NDWL, ND1000, ND2000, ND6000, HND等）可以選配變頻電機（型號代碼中通常有AVF標識）。這種調節方式是通過改變驅動電機的工作頻率來改變電機的轉速，進而改變泵的沖程頻率。

• 操作方法： 需要外接一個變頻器。變頻器接收外部控制信號（如4-20mA或脈沖），調節輸出電源的頻率，驅動變頻電機改變轉速。泵的沖程長度在此模式下通常是固定在一個手動設定的值（如100%或某個固定百分比）。

• 特點： 通過調節頻率可以實現流量調節，但不同于沖程長度調節，頻率變化可能對泵的吸入條件和脈動特性產生影響。

流量調節的注意事項與校準

• 調節范圍： 新道茨計量泵的流量調節范圍通常在其最大流量的10%到100%之間（例如1:10的調節比）。在實際應用中，為了保證計量精度，通常建議泵的工作流量設定在最大流量的30%到80%之間。

• 線性度： 泵的流量與設定參數（頻率或沖程長度）之間通常呈線性關系，但這會受到系統背壓、介質性質、吸液條件等因素的影響。

• 流量校準： 為了獲得精確的加藥量，無論采用哪種調節方式，都建議定期進行流量校準。校準通常通過在一定時間內收集泵排出的液體，測量其體積，與設定的理論流量進行比較，然后微調設定參數，直到實際流量與設定值一致。配備流量標定柱可以方便地進行校準。

• 系統背壓影響： 系統背壓的波動會影響計量泵的實際流量和計量精度。在低背壓系統或需要高精度的應用中，建議安裝背壓閥來維持穩定的背壓。

• 介質性質： 介質的粘度、蒸汽壓等性質會影響泵的實際輸送能力，特別是在吸液側。高粘度介質可能需要降低運行頻率或增加沖程長度來保證流量。

結論

新道茨計量泵提供了多樣化的流量調節方法，以滿足從簡單手動設定到復雜自動化控制的不同需求。電磁計量泵主要通過手動、模擬信號、脈沖或RS485通訊控制沖程頻率來調節流量。機械計量泵則主要通過手動機械調節或電動調節裝置（手動帶顯示或4-20mA自動控制）調節沖程長度，部分型號也可通過變頻器調節沖程頻率。正確理解您所擁有或選擇的新道茨計量泵型號支持的調節方式，并掌握相應的操作和校準步驟，是實現精確、可靠加藥的關鍵。

常見問題解答 (FAQs)

1. 問：調節新道茨計量泵的流量，是調節頻率好還是調節沖程長度好？答： 這取決于泵的類型。電磁泵主要調節頻率。機械泵主要調節沖程長度，這被認為是機械泵最本質、對精度影響相對較小的調節方式。變頻調節頻率也可行，但可能會犧牲一些吸入性能和穩定性，尤其在低頻運行時。手冊中，電動沖程調節作為一項重要功能被突出。

2. 問：我調節了新道茨計量泵的設定值，為什么實際流量不對？答： 實際流量與設定值不符可能由多種原因造成，包括：未進行流量校準、系統背壓與泵能力不匹配、吸液管路問題（漏氣、堵塞、吸程過高）、介質性質變化、泵頭或閥門磨損、排氣不徹底、控制信號不準確（針對自動化控制）。需要逐一排查這些可能性。

3. 問：手動調節沖程長度的刻度盤準確嗎？答： 手動調節刻度盤通常提供一個比例指示，但其精確度可能不如數字顯示。而且機械調節機構可能存在微小誤差或回差。為了獲得精確流量，即使使用刻度盤，也強烈建議通過流量標定柱進行實際流量校準。

4. 問：使用4-20mA信號調節流量時，4mA一定對應零流量嗎？答： 不一定。通常情況下，4mA對應的是最小流量（可能不是零，取決于泵的最小穩定工作頻率/沖程）或用戶設定的起始流量，20mA對應最大流量。您可以在泵的設置菜單中配置4mA和20mA對應的具體流量或沖程百分比。在某些應用中，用戶可能將4mA設定為一個非零的最小流量，以避免泵完全停止。

5. 問：變頻調節新道茨機械泵流量時，沖程長度需要設定到100%嗎？答： 使用變頻調節時，通常建議將機械計量泵的沖程長度固定在一個較大的值，例如100%或接近100%（如80%-90%），然后在變頻器上調節電機頻率來控制流量。這是因?yàn)闄C(jī)械泵在接近100%沖程時通常具有更好的線性和效率，而通過變頻改變頻率來實現流量調節范圍。將沖程長度設定得太小會限制流量范圍和精度。
