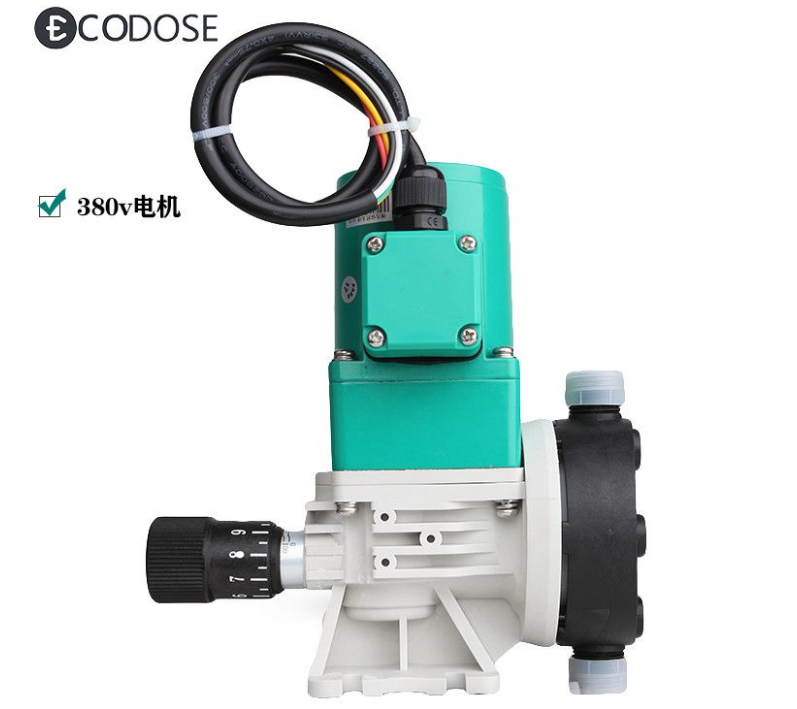

正確的安裝是確保易道茨（ECODOSE）計量泵穩定、高效、安全運行的基石。不規范的安裝可能導致泵性能下降、故障頻發，甚至引發安全事故。本文將為您詳細介紹易道茨計量泵如何安裝，涵蓋從選址、泵體固定到管路連接和電氣接線的每一個重要環節。

重要提示： 在進行任何易道茨計量泵的安裝操作前，務必仔細閱讀您具體型號的官方《操作手冊》，并嚴格遵守手冊中的所有安全警告和當?shù)氐碾姎獍惭b標準及規范。確保作業人員佩戴適當?shù)姆雷o(hù)用具，并斷開總電源。

第一步：安裝前準備與安全檢查

在開始安裝易道茨計量泵之前，進行充分的準備和安全檢查是必不可少的。

1. 仔細閱讀手冊： 務必仔細閱讀您所用易道茨計量泵型號的操作手冊，了解其安裝要求、性能參數和安全注意事項。

2. 檢查泵體與附件： 收到泵時，仔細檢查運輸包裝是否完好。打開包裝后，核對所有物品，包括泵體和隨附附件，是否齊全并與裝箱單相符。

3. 準備安裝工具與防護用具： 準備好所需的安裝工具，并確保所有操作人員佩戴安全眼鏡、手套以及防護服等個人防護用品，特別是當處理危險介質時。

第二步：泵的放置與固定

選擇一個合適且穩固的安裝位置對于易道茨計量泵的穩定運行至關重要。

1. 環境要求： 計量泵應安裝在通風良好、無灰塵、干燥的地點，避免環境溫度超過-10℃至45℃的范圍，或泵和管道直接暴露在陽光直射的地方。室外安裝時，必須做雨棚等防護設施。

2. 工作臺選擇： 使用螺栓將計量泵機座水平固定在堅固抗振的工作臺上，防止泵傾倒或跌落。工作臺應距離地面一定的高度，以便進口閥處連接的管道有足夠的安裝空間，并保證泵的進出口與地面垂直不傾斜。

3. 預留空間： 在泵的周?chē)A(yù)留足夠的空間，以便于后續的維護、調整和故障排除。

4. 防泄漏容器： 在泵頭的下方準備一個容器，用于收集可能因膜片或油封破裂而泄漏的介質或潤滑油。當處理危險介質時，此項尤為重要。

第三步：管路系統連接

正確的管路連接是確保易道茨計量泵正常工作和計量精度的關鍵。

1. 一般管路條件：

• 耐壓要求： 所有管路必須能夠承受系統中的最高壓力。

• 避免額外負荷： 管道與泵頭連接時，不應使泵頭承受額外的負荷。安裝管道時必須加裝支撐并固定，以避免應力和振動。

• 管路清潔： 管路連接前，務必去除管路內部的毛刺、銳邊和殘?jiān)⒐艿狼謇砀蓛簟?/p>

• 防堵塞/清洗： 當輸送含有懸浮物或易產生沉淀物的介質時，建議在彎頭處安裝閥門或帶管堵的四通，以便于不拆卸管路就能進行清洗。

• 泵頭清洗： 在泵頭的進出口管路附近安裝三通和截止閥，以便于不拆卸管路就可清洗泵頭。

• 避免空氣段： 管路布置時應考慮到避免空氣段的產生，建議管路呈傾斜狀，這有助于排出空氣，解決氣阻問題。

2. 吸入管路連接：

• 防止氣蝕： 在吸液沖程中，泵頭內的壓力必須高于物料的蒸汽壓，以避免氣蝕現象影響泵的性能。

• 安裝位置： 泵的吸液端應盡量低于儲液池的最低液位，使泵的吸液端能夠直接自灌入藥液，這有助于泵的啟動和穩定運行。泵的安裝應盡可能靠近加藥箱，以減少管路損失和吸程。

• 吸程限制： 易道茨計量泵的吸入高度（吸程）最大為2米。如果泵頭和藥液之間的垂直高度差大于2米，泵可能無法正常工作。應盡量縮短兩者之間的高度差。

• 氣密性： 吸入管路的連接處必須絕對緊密連接，以防空氣被吸入?？諝馕霑?huì)導致吐出不良或泵運行不穩定。在管路安裝完畢后，建議用空氣和肥皂液測試管路是否泄漏。

• 管材選擇： 吸入管路應使用具有光滑內壁的金屬或硬質塑料管材，且口徑應不小于泵頭入口尺寸，以避免泵出現缺液現象。

• 管路布局： 吸入管路應盡量短而直，避免“Q”形管道和頂部彎頭，以減少流動摩擦損失和防止空氣段產生。

• 過濾器： 吸入管路必須使用過濾器，避免顆粒物等雜質進入泵內，造成對過流部件的堵塞和磨損。并應經常檢查過濾器是否堵塞，及時清理。

• 高粘度介質： 當輸送粘稠液體時，為減少流動損失，入口管路應適當放大。

3. 排出管道連接：

• 管路尺寸： 排出管道的口徑應足夠大，以避免在泵的出口端出現過大的壓力損失。泵頭出口最大工作壓力不應高于泵銘牌上標明的最大額定壓力。

• 背壓閥： 當泵進出口壓差小于1bar時，為保證計量精度，需要在計量泵的出口安裝背壓閥，人為地建立出口壓力，并減小虹吸趨勢。背壓閥的安裝位置通常應靠近泵的出口，如果同時安裝脈動阻尼器，背壓閥應裝在脈動阻尼器之后。

• 安全閥： 為了安全有效地控制系統流量和壓力，在泵和最近的截止閥之間的出液管路上安裝安全閥。安全閥必須安裝在計量泵出口處，靠近計量泵的地方，以防止出口管道堵塞而對泵、管路和設備造成損壞。安全閥的出液管應返回吸液池或接入排污管，其末端必須可見，以便檢測到安全閥的泄漏。

• 排氣閥： 為了幫助計量泵啟動，建議在計量泵出口處安裝排氣閥。

• 截止閥： 在泵的吸液管和出液管都應安裝截止閥。排液管路截止閥應位于安全閥的下游。

• 軟管連接： 如果使用軟管連接，需注意出口軟管不宜接得過長且無固定，因?yàn)?span style="animation: 0s ease 0s 1 normal none running none; appearance: none; background-image: none; background-position: 0% 0%; background-size: auto; background-repeat: repeat; background-attachment: scroll; background-origin: padding-box; background-clip: border-box; border: 0px none #1B1C1D; inset: auto; clear: none; clip: auto; columns: auto; contain: none; container: none; content: normal; cursor: auto; cx: 0px; cy: 0px; d: none; direction: ltr; fill: #000000; filter: none; flex: 0 1 auto; font-variant-numeric: normal; font-variant-east-asian: normal; font-variant-alternates: normal; font-variant-position: normal; font-variant-emoji: normal; font-size-adjust: none; font-kerning: auto; font-optical-sizing: auto; font-feature-settings: normal; font-variation-settings: normal; font-weight: 700; font-stretch: normal; gap: normal; hyphens: manual; isolation: auto; margin-right: 0px; margin-bottom: 0px; margin-left: 0px; marker: none; mask: none; offset: normal; opacity: 1; order: 0; outline: #1B1C1D none 0px; overlay: none; padding: 0px; page: auto; perspective: none; position: static; quotes: auto; r: 0px; resize: none; rotate: none; rx: auto; ry: auto; scale: none; speak: normal; stroke: none; transform: none; transition: all; translate: none; visibility: visible; x: 0px; y: 0px; zoom: 1; line-height: 1.15 !important; margin-top: 0px !important;">計量泵在工作時出口管路會產生脈動抖動，容易造成軟管磨損而破裂。

第四步：電氣連接

正確的電氣連接是易道茨計量泵安全運行的基礎。

1. 電源匹配： 確認供電電源的參數（電壓、頻率）與計量泵電機銘牌上標定的要求一致，防止電機燒損。

2. 電氣保護： 電機的電氣保護（如斷路器、熱繼電器）必須與電機的額定電流相符。

3. 接地： 電源必須良好接地，確保操作安全。

4. 電機轉向： 對于三相電機，連接地線和三根火線后，需點動電機查看電機轉向是否與電機安裝箭頭一致（通常電機風葉應順時針旋轉）。如果反向，需任意調換兩根火線的位置。如果電機反向運轉，會對電機和泵造成損害，且不在保修范圍。

5. 單相電機： 對于220V單相電機，參照手冊中的接線圖進行連接。如果電機反轉，可根據圖示指引調換特定線的位置來改變旋向。

6. 點動確認： 在計量泵接入電源后，務必進行點動操作，再次確認電機旋向。

結論

易道茨計量泵的安裝是一個多環節、重細節的過程。從選擇合適的安裝位置，到遵循嚴格的管路連接規范，再到進行正確的電氣接線，每一步都直接影響到計量泵的性能、可靠性和安全性。遵循《易道茨E型機械隔膜計量泵操作手冊》中的詳細指導，并嚴格遵守各項安全規定，是確保易道茨計量泵安裝成功，并為后續的穩定運行奠定堅實基礎的關鍵。在遇到復雜或不確定的安裝問題時，及時尋求專業技術人員的幫助是明智之舉。

常見問題解答 (FAQs)

1. 問：易道茨計量泵可以安裝在室外嗎？答： 根據手冊，易道茨計量泵不適合在沒有任何防護措施的露天環境下工作或存放。如果必須在室外安裝，需要做雨棚等類似設施進行防護，以避免泵和管道直接暴露在陽光直射下，并保護其免受極端天氣條件的影響。

2. 問：安裝吸液管路時，管路太長或彎頭太多會有什么影響？答： 吸液管路過長、管徑過小或彎頭過多，會增加流體在管路中的摩擦損失。這會降低泵的有效吸程，導致泵吸液困難、流量不足，甚至可能引起氣蝕現象，影響泵的性能和壽命。因此，吸入管路應盡量短而直，并使用合適口徑的管材。

3. 問：為什么在計量泵的出口管路上需要安裝背壓閥？答： 當計量泵在系統工作壓力過低時工作，或者存在虹吸現象的風險時，安裝背壓閥至關重要。背壓閥能提供一個恒定的預設背壓，這對于容積式泵維持穩定的計量精度非常重要，同時也能有效防止虹吸，保護泵和系統。

4. 問：如何判斷電機轉向是否正確？如果錯誤了怎么辦？答： 電機通常會有安裝箭頭指示正確的旋轉方向。對于三相電機，在接好線后進行點動操作，觀察電機風葉的旋轉方向是否與箭頭一致（通常是順時針）。如果反向，需要斷電后，任意調換三根火線中的兩根位置。對于220V單相電機，手冊也會提供相應的接線調整方法。

5. 問：安裝完成后，如何測試管路連接是否氣密？答： 吸入管路的氣密性對于計量泵的性能至關重要。手冊建議在管路安裝完畢后，可以使用空氣和肥皂液來測試管路是否泄漏。在有壓力的管路連接處涂抹肥皂液，觀察是否有氣泡產生，以檢查泄漏點。

本文易道茨計量泵如何安裝？詳細步驟與安全要點：http://www.cdhaxdjz.com/new/1278.html 均為原創，如若轉載請注明出處。
