從手動到電動：計量泵流量調節的演進

要理解新道茨電動沖程調節的精髓，我們首先需要回顧計量泵流量調節方式的演進，這主要體現在其兩大核心產品系列上。

傳統基石：機械泵的手動沖程調節

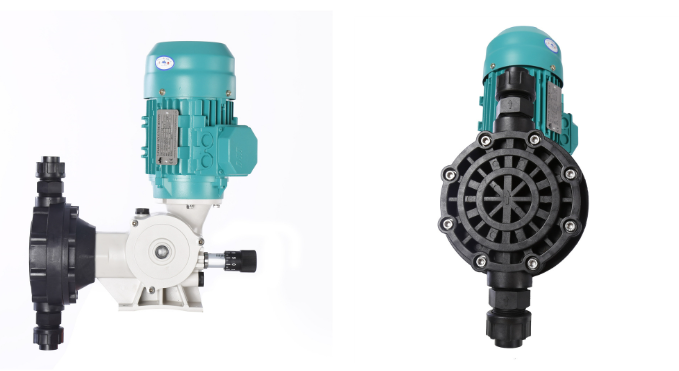

在新道茨的ND、E、HND等系列機械隔膜計量泵中，流量的調節是通過手動旋轉調節手柄來實現的。操作人員通過旋轉手柄，直接改變內部機械連桿的偏心距，從而物理性地調整隔膜往復運動的距離——即“沖程長度” 。這種方式結構簡單、堅固耐用，非常適合工況穩定、無需頻繁調整的場合。但其缺點也顯而易見：無法實現遠程控制和自動化調節。

技術革新：電磁泵的電子頻率調節

為了滿足自動化需求，新道茨推出了DFD、DP、DM、DC等系列電磁隔膜計量泵 [cite: 56][cite_start]。這類泵的流量調節原理發生了根本性變革。它不再改變固定的沖程長度，而是通過先進的電子電路，精確控制電磁鐵每分鐘通斷電的次數——即“沖程頻率”。每次沖程的吐出量是恒定的，因此，通過改變單位時間內的沖程頻率，就能實現對流量的精準、快速調節。這便是新道茨實現“電動調節”和“自動化控制”的核心所在。

新道茨電動沖程調節的核心：智能控制方案全解析

新道茨的電磁計量泵系列提供了多種靈活的自動化接口，使其能夠無縫融入各類現代工業控制系統。這正是新道茨電動沖程調節方案的魅力。

方案一：比例投加的實現 - 脈沖信號控制 (DP系列)

DP系列電磁泵是實現自動化比例投加的理想選擇 。它可以接收來自外部設備（如流量計、PLC）的脈沖信號。例如，在水處理工藝中，可以根據主管道水流量的大小，由流量計發出相應頻率的脈沖信號給DP泵，泵接收到信號后會自動調節自身的沖程頻率，從而實現藥劑投加量與主流程水量的嚴格成比例，確保處理效果的穩定和藥劑的節省 。

• 應用場景：水廠、污水處理、循環水系統等需要比例投加的場合。
• 信號類型：無源開關信號或電壓不超過24V的脈沖信號 。

方案二：精準無級的調節 - 模擬信號控制 (DM系列)

DM系列電磁泵則更進一步，它能接收國際標準的4-20mA或0-20mA模擬信號 。這種控制方式可以實現更為平滑和精準的無級調節。上位機（如DCS、PLC）可以根據傳感器（如pH計、ORP計）的實時反饋值，通過PID運算后輸出一個連續變化的電流信號給DM泵。泵會根據電流信號的大小，線性地調整其工作頻率，實現閉環自動控制。

• 應用場景：精細化工、制藥、實驗室等對投加精度要求極高的閉環控制系統。
• 核心優勢：響應速度快，控制精度高，可實現復雜的工藝曲線控制。

方案三：系統集成的未來 - RS485通訊控制 (DC系列)

DC系列代表了新道茨電動沖程調節的最高智能化水平 [cite: 61][cite_start]。它內置了RS485通訊接口，可以通過總線與中控系統進行數字通訊。一臺計算機或觸摸屏可以同時監控和控制多臺DC系列計量泵，進行啟停、頻率設定、狀態讀取等操作，極大地簡化了系統布線和管理復雜性。

• 應用場景：大型水處理站、自動化生產線、智慧工廠等需要集中監控和管理的場合。
• [cite_start]通訊協議：采用RS485通信及Modbus RTU協議。

如何選擇最適合您的電動調節方案？

面對多種新道茨電動沖程調節方案，選擇時應重點考慮以下幾點：

1. 現有控制系統：您的工廠是否已有PLC或DCS系統？系統提供哪種類型的控制信號（脈沖或模擬）？這將直接決定您選擇DP系列還是DM系列。
2. 控制精度要求：如果只是簡單的比例投加，DP系列足矣；如果需要高精度的閉環反饋控制，DM系列是更優選擇。
3. 系統規模與未來擴展性：如果需要控制的泵數量較多，或未來有擴展計劃，采用RS485總線控制的DC系列將更具優勢，布線簡單且便于集中管理。
4. 預算考量：通常情況下，功能越復雜，其成本也相應更高。從手動控制的DFD到總線控制的DC，您可以根據項目預算靈活選擇。

安裝與調試：確保自動化功能順利運行

選擇了合適的型號后，正確的安裝和接線是保證新道茨電動沖程調節功能實現的關鍵。請務必參照操作說明書中的接線圖進行操作，特別是控制信號線的連接 。

• 注意極性：無論是脈沖信號、4-20mA信號還是RS485信號，都有正負極之分。錯誤的接線或正負極反接，可能會對泵內部的電路板造成不可逆的損壞 。
• 信號隔離：在電磁環境復雜的現場，建議使用信號隔離器，以防止干擾影響控制的穩定性。
• 參數設置：對于DM和DP系列，需要進入?yún)?shù)設置菜單，設定控制信號與泵輸出頻率的對應關系（如4mA對應0頻率，20mA對應最高頻率等）。

結論

綜上所述，新道茨電動沖程調節并非傳統意義上用電機調整沖程長度，而是通過其先進的電磁計量泵系列，以電子頻率控制為核心，提供了從脈沖比例控制、模擬信號精準調節到RS485總線通訊的多元化、智能化的自動流量控制解決方案。理解這些方案的原理和適用場景，將幫助您準確選擇能夠滿足您自動化需求的計量泵，從而邁向更智能、更高效的生產管理。

關于新道茨電動調節的常見問題 (FAQ)

1. 問：新道茨的機械泵（如ND系列）能加裝電動沖程調節裝置嗎？答：根據提供的所有操作手冊，新道茨的ND、E等系列機械泵均設計為手動調節沖程長度，文件中并未提及有官方的“電動沖程調節”改造套件或附件。如需實現自動化控制，建議直接選擇支持外部信號控制的DP、DM或DC系列電磁計量泵。

2. 問：4-20mA控制和脈沖控制，哪個更精確？我該如何選擇？答：兩者都能實現精確控制，但應用邏輯不同。4-20mA模擬信號控制理論上可以提供無限的分辨率，調節更平滑，適合需要對一個連續變化的物理量（如pH值）進行閉環反饋控制的場合。脈沖控制則更適合與流量計等輸出脈沖信號的設備配合，實現與主流程成正比的投加，在比例投加應用中非常直接高效。您的選擇取決于您的控制目標和信號源類型。

3. 問：使用RS485控制時，我需要自己編程嗎？協議是什么？答：是的，您需要上位機（如PLC、PC）的編程支持。新道茨DC系列電磁泵采用的是Modbus RTU協議，這是一個開放且通用的工業通訊協議 。您需要根據手冊中提供的寄存器地址表和功能碼，編寫相應的讀寫命令來控制泵的啟停和頻率 [cite: 93]。

4. 問：控制線接反了會有什么嚴重后果？答：后果可能非常嚴重。操作手冊中明確警告，錯誤的接線，特別是控制信號線的正負極反接，可能會立刻對計量泵內部的電路板造成不可逆的永久性損壞，且此類損壞通常不在保修范圍內。因此，接線前請務必仔細閱讀并遵循說明書的指導。

5. 問：如果我的外部控制信號源不穩定（如有干擾、跳動），會對電磁泵的輸出有什么影響？答：電磁計量泵會忠實地響應它接收到的控制信號。如果輸入的脈沖信號或4-20mA電流信號本身不穩定、跳動頻繁，那么泵的沖程頻率也會隨之頻繁變化，導致出口流量波動，影響投加的穩定性。因此，確保一個干凈、穩定的控制信號源至關重要，必要時可加裝信號隔離器或?yàn)V波器。
