新道茨泵在工業流體投加領域扮演著關鍵角色，其精準、穩定的運行離不開核心部件——隔膜和密封圈的完好。隨著運行時間的增長，隔膜和密封圈會因磨損或腐蝕而失效，導致泵性能下降甚至泄漏。因此，掌握正確的“新道茨泵隔膜密封圈更換方法”對于確保設備高效、安全運行至關重要。本文將為您提供一份詳細的操作指南，助您輕松完成這一關鍵維護任務。

為什么隔膜和密封圈的維護如此重要？

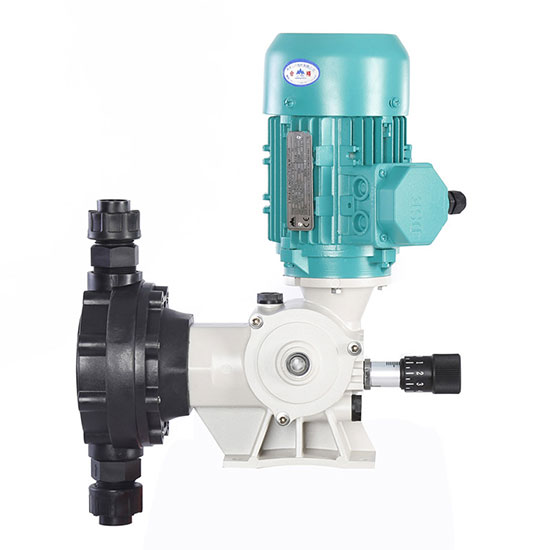

新道茨泵（無論是電磁計量泵還是機械計量泵）的核心工作部件就是隔膜（或稱膜片）。隔膜通過往復運動實現液體的吸入和排出，而密封圈則確保了泵頭內部的密封性，防止液體泄漏。

• 磨損與腐蝕： 長期運行過程中，隔膜會承受機械應力，而密封圈則直接接觸腐蝕性介質。這都會導致它們的性能下降，出現磨損、老化或腐蝕，最終失去密封性。
• 性能影響： 隔膜或密封圈損壞，會導致泵的吐出量不穩定，甚至完全不排液。最直接的后果就是液體泄漏，這不僅會造成介質浪費，更可能對環境和操作人員造成危害，尤其是當輸送介質是有毒或危險性液體時。
• 維護成本： 新道茨承諾對計量泵的膜片實行五年免費保修，這大大降低了產品的維護成本。但即使有質保，正確掌握更換方法也能在需要時迅速解決問題，避免生產中斷。

因此，掌握“新道茨泵隔膜密封圈更換方法”是泵維護的關鍵技能之一，能夠有效延長設備壽命，保障生產安全與效率。

更換前的安全準備：重中之重

在進行任何維護操作之前，安全是第一位的。請務必遵循以下步驟，確保操作人員和設備的安全。

1. 停機與斷電：

• 立即停止計量泵的運行。
• 關閉泵的電源開關，并斷開泵電源與總電源的連接。
• 在開關處懸掛警示牌，防止他人誤操作。

2. 釋放系統壓力與排空液體：

• 關閉與計量泵相連的進、出口管道截止閥。
• 釋放吐出管道壓力。
• 排空計量泵泵頭內的殘留液體。這可以通過倒置泵頭或直接拆下泵頭來完成。
• 用清水沖洗泵頭及管路，尤其當輸送腐蝕性介質時，此步驟尤為重要。

3. 個人防護：

• 佩戴合適的個人防護用品，如安全眼鏡、手套以及防護服等，特別是在處理有毒或危險性液體時。

4. 準備備件與工具：

• 準備新的原廠純PTFE膜片和相應的密封圈（如O型圈、閥座密封圈等）。確保備件型號與泵匹配。
• 準備所需工具，如螺絲刀、扳手（內六角扳手）、廢布等。

新道茨泵隔膜密封圈更換方法：分步指南

雖然新道茨泵的型號眾多（電磁泵有DFD、DP、DM、DC系列，機械泵有E、NDJ、NDWS、NDWL、ND1000、ND2000、ND6000、HND系列），但隔膜和密封圈的更換流程具有共通性。以下將提供一個通用且詳細的步驟：

1. 拆卸泵頭：

• 擰松計量泵上下出液管連接螺母，將管路與泵頭分離。
• 根據泵頭結構，找到泵頭上的固定螺絲（通常是內六角螺栓）。
• 用合適的扳手按照對角順序逐步擰松并拆下泵頭固定螺絲。
• 小心取下泵頭，并妥善保管泵頭螺絲及螺母。

2. 拆卸舊隔膜：

• 將計量泵的沖程調節旋鈕或手輪調至0%位置。此時，隔膜組件通常會被推起或頂起，使其與過渡段分離，方便拆卸。
• 用手或扳手逆時針旋轉舊隔膜，將其從推桿上旋松并取下。
• 仔細檢查推桿和過渡段是否有磨損或腐蝕的跡象。清洗干凈過渡段內部。
• 在推桿上涂抹少量油脂，以保護金屬件不被腐蝕。

3. 更換密封圈（O型圈、閥座密封圈等）：

• 在泵頭和閥組件內部，仔細檢查所有密封圈（如O型圈）是否老化、變形、磨損或丟失。
• 使用合適的工具小心挑出舊的密封圈。
• 將新的密封圈安裝到正確的位置，確保其平整、無扭曲。閥座的密封性尤其重要，如果閥座采用橡膠圈，長時間使用后可能出現膨脹或被腐蝕，導致密封性下降。新道茨通常采用PTFE閥座，能有效避免此類問題。
• 同時檢查閥球和閥座是否有磨損或異物，必要時進行清洗或更換。

4. 安裝新隔膜：

• 將新的純PTFE隔膜組件順時針旋緊到推桿上。確保旋緊到位，但不要過度用力。

5. 重新安裝泵頭：

• 將沖程調節旋鈕或手輪調至100%位置。
• 將泵頭對準安裝位置，確保泵頭上的箭頭方向與水流方向一致。錯誤的安裝會導致管閥件及計量泵不可逆的損壞。
• 將泵頭固定螺絲按照對角順序逐步擰緊。擰緊力矩需參照說明書，如M/HX系列：2.16N.m；NX/GX系列：2.41N.m；30L、50L系列：2.90N.m。均勻的擰緊力能保證泵頭的密封性，防止漏液。
• 接回進出液管路連接件，并擰緊螺母。
• 部分泵頭螺絲孔會有橡膠堵，安裝完成后記得將膠堵填回。

6. 運行測試與排氣：

• 緩慢打開進出口管路閥門。
• 接通電源，啟動計量泵。
• 進行排氣（引液）操作，確保泵頭內無空氣。
• 觀察泵的運行狀態，檢查是否有泄漏，吐出量是否正常。

維護要點與常見問題

• 定期檢查： 除了更換隔膜和密封圈，日常維護中還應定期檢查泵頭螺栓是否緊固，各密封件是否完好。如果輸送腐蝕性液體，檢查次數需要增加。
• 備件質量： 務必使用原廠配件。如果忽略此點，可能會影響泵的安全使用，且制造商將不承擔由此引起的一切責任。
• 專業維修： 計量泵內部結構的維修，必須由具有專業資格并由廠家授權的人員進行。非廠家授權人員擅自拆開計量泵，可能造成不可逆的損壞，甚至危及操作者生命安全。
• 泄漏判斷： 如果檢測口泄漏的是泵輸送的物料，則是隔膜破裂；如果泄漏的是潤滑油，則是油封破裂。
• 避免空轉： 雖然新道茨改良的全PTFE膜片具有特性設計的空轉能力，即使藥液使用完畢或不當操作導致長時間空排，泵也不會因膜片損壞而受損，但仍應避免長時間空轉，以延長電器元件和電磁體的壽命。

結論

掌握“新道茨泵隔膜密封圈更換方法”是確保新道茨泵長期穩定、高效運行的重要環節。通過嚴謹?shù)陌踩僮?，?xì)致的拆卸、更換和重新安裝步驟，并配合日常的檢查與維護，可以有效預防泄漏，保障計量精度，并顯著延長設備的使用壽命。選擇原廠配件并尋求專業指導，將是您維護新道茨泵的最佳保障。

常見問題解答

1. 新道茨泵的隔膜（膜片）一般多久需要更換一次？新道茨建議膜片（隔膜）通常每5000小時或每年更換一次。如果輸送高粘稠或高腐蝕性物料，可能需要增加更換頻率。

2. 更換隔膜后，是否需要重新校準泵的流量？是的，更換隔膜等關鍵部件后，建議進行流量標定測試。雖然泵的機械沖程不變，但新的隔膜和密封狀態可能對實際流量產生微小影響，通過校準能確保計量精度。

3. 如何判斷舊的密封圈是否需要更換？如果發現泵頭連接處有液體泄漏，或者在拆卸后檢查密封圈有老化、變硬、開裂、變形或明顯磨損的跡象，都表明需要更換新的密封圈。

4. 更換隔膜時，是否需要排空泵內的所有液體？是的，在拆開泵頭之前，必須先釋放吐出管道壓力，并排空泵頭內的殘留液體。輸送腐蝕性介質后，還需要用清水沖洗干凈。

5. 更換完隔膜和密封圈后，如果仍然有泄漏怎么辦？如果更換后仍有泄漏，需要重新檢查以下幾點：泵頭螺栓是否按對角順序均勻擰緊并達到規定力矩；新的隔膜和密封圈是否安裝到位且無扭曲；泵頭本身是否有裂紋或損壞；以及閥組件是否完好。如果問題依然存在，建議聯系新道茨的授權技術人員進行專業檢查。
