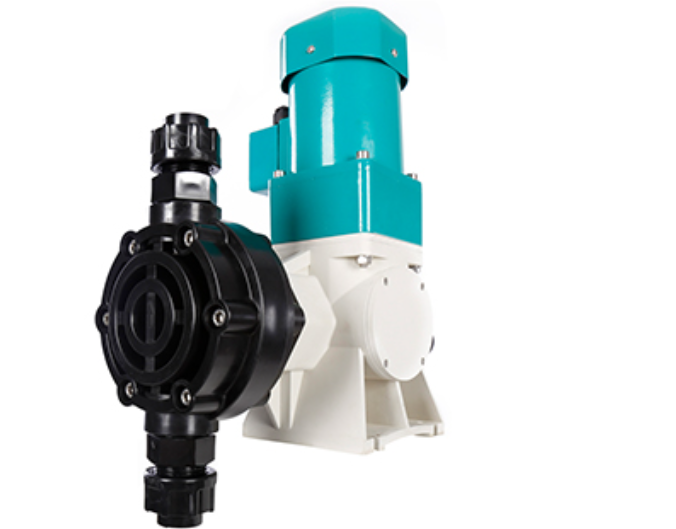

在需要大流量、高壓力或輸送高粘度介質的工業流程投加中，新道茨機械隔膜計量泵是核心設備。不同于電磁泵通過頻率來控制流量，新道茨機械隔膜計量泵調控流量的關鍵在于其獨特的機械沖程調節機制。掌握這一流量調節原理和相應的操作技巧，是實現精確計量投加的必備技能。

新道茨機械隔膜計量泵流量調節原理深度解析

新道茨機械隔膜計量泵（如型計量泵、系列）屬于往復式容積泵，其流量調節原理與電磁泵有著本質的區別，它不依賴于改變沖程頻率（電機的轉速），而是通過改變單次排量的體積來實現流量調節。

機械往復運動與沖程長度決定流量

1. 傳動結構： 電機驅動蝸輪蝸桿或斜齒輪減速箱，將旋轉運動轉化為推桿的直線往復運動，帶動隔膜工作。
2. 流量調節原理： 機械泵流量是通過調節推桿的沖程長度來實現的。沖程長度是指推桿往復運動的距離。
3. 核心關系： 調節桿向箱體內旋轉進給或遠離，使得推桿行進的距離相應地減小或增大，最終達到改變沖程體積、實現計量泵流量調節的目的。沖程長度越小，流量越小；沖程長度越大，流量越大。

手動調控流量：調節手輪的精細操作步驟

在大多數新道茨機械隔膜計量泵中，手動調控流量是最常用且最直觀的方式，主要通過調量手輪完成。

調控流量操作步驟：

1. 確認運行： 確保泵已完成啟動前檢查，并處于正常工作狀態。
2. 旋轉調量手輪： 抓住調量手輪，通過旋轉它來改變推桿的下死點位置。
3. 流量改變： 旋轉調量手輪使調節桿進給或遠離，實現沖程長度的調整。

如何利用調量刻度實現流量估算

調量刻度位于沖程調節桿上，為操作者提供了一個直觀的流量調控參考。

1. 刻度含義： 刻度顯示的是當前沖程占滿沖程的百分比。
2. 近似關系： 這個百分比可以近似作為當前機械泵流量占當前壓力下滿量程的百分比。
3. 調控范圍： 計量泵流量調節可以在范圍內進行無級調節。

影響機械泵流量調節穩定性的關鍵因素

雖然新道茨機械隔膜計量泵調控流量的穩定性精度通常不超過，但實際投加過程中仍會受外部條件影響。進行調控流量時，必須考慮以下因素：

出口背壓與吸入條件的優化調控

1. 出口背壓： 當泵的進出口壓差小于時，為了保證計量精度，必須安裝背壓閥，人為地建立出口壓力。背壓閥調節是保障流量調節穩定性的重要步驟。
2. 吸入條件： 泵的吸液端應盡量低于儲液池的最低液位，以減少負壓。吸入管路應盡量短而直、氣密，并使用過濾器，以確保足夠的吸入量。
3. 介質特性： 輸送高粘稠液體時，可能需要適當放大入口管路口徑以減少流動損失，確保機械泵流量的穩定性。

邁向自動化：電動調節與遠程控制投加

為了適應現代工業流程投加對自動化和遠程控制投加的需求，新道茨機械隔膜計量泵提供了電動沖程調節的選項。

電動沖程調節裝置的工作原理與優勢

1. 控制方式： 可選配的電動沖程調節裝置能夠接收來自用戶控制系統的模擬信號（通常是）。
2. 原理： 裝置根據電流信號的變化，驅動內部執行機構實時改變沖程長度，從而精確改變機械泵流量。
3. 核心優勢： 實現了遠程控制投加，克服了傳統變頻調速所帶來的流量線性度差和沖擊大等缺陷。電動調節具有誤差補償功能，避免了手動調節手輪可能出現的隨機變化和誤差。

精確校準：通過流量標定實現精準調控流量

無論采用手動調節手輪還是電動調節，最終實現精確計量的關鍵環節是流量標定。

ND型計量泵流量標定的必要性

ND型計量泵的銘牌數據是在常溫清水下測得的理想數據，而實際工況下的管道壓力、液體粘度和密度都會影響機械泵流量的精確調控。

1. 標定目的： 通過流量標定（建議在泵運行最初小時后進行），找出特定運行條件下的精確流量參數。
2. 標定方法： 通常在、和等不同沖程長度下進行標定測試，以表明整個調節范圍內的泵性能。
3. 結果應用： 標定結果用于校準調量刻度或電動調節系統的設定值，確保實際計量泵流量調節的準確性。

結論：掌握調控流量核心，確保精確投加

新道茨機械隔膜計量泵調控流量的核心在于對沖程長度的精確控制。從通過調量手輪進行的手動無級流量調節，到利用信號實現的電動調節與遠程控制投加，新道茨提供了全面可靠的解決方案。通過理解其流量調節原理，并結合定期的流量標定，您可以確保ND型計量泵在任何大流量高壓的工業流程投加中，都能實現穩定、精準的投藥。

常見問題解答

1. 機械泵是如何實現“無級”流量調節的？

新道茨機械隔膜計量泵通過旋轉調量手輪，機械地改變推桿在驅動箱內的位置，從而實現沖程長度從到最大的無級變化，最終實現計量泵流量調節在的范圍內連續可調。

2. 為什么機械泵在啟動前要將沖程長度調到并空轉幾分鐘？

這是機械泵操作（調試）中特有的要求，尤其在環境寒冷時非常重要。無負荷運轉能使?jié)櫥瑒╇S著運轉溫度逐漸升高，充分起到潤滑效果，避免因潤滑不良導致的齒輪磨損。

3. 如何判斷機械泵的調量刻度（百分比）是否準確？

調量刻度顯示的是當前沖程長度的百分比，僅作為機械泵流量的近似估算。要確認實際調控流量的準確性，必須進行流量標定。標定后，操作者可以將實際流量與刻度進行比對，以實現精準調控流量。

4. 什么是電動沖程調節，它與變頻調速有什么區別？

電動沖程調節是通過外部信號自動驅動沖程長度改變，保持電機沖程頻率不變。變頻調速則是通過改變電機電源頻率來改變沖程頻率。電動調節的優勢在于流量線性平滑、管道沖擊小，更利于精確計量。

5. 什么時候需要安裝背壓閥來優化機械泵的流量調節？

當新道茨機械隔膜計量泵調控流量工況中，泵的出口壓力低于，或當存在虹吸趨勢時，需要安裝背壓閥。背壓閥能人工建立恒定出口壓力，保障低壓差下的計量泵流量調節精度和防止自流。
