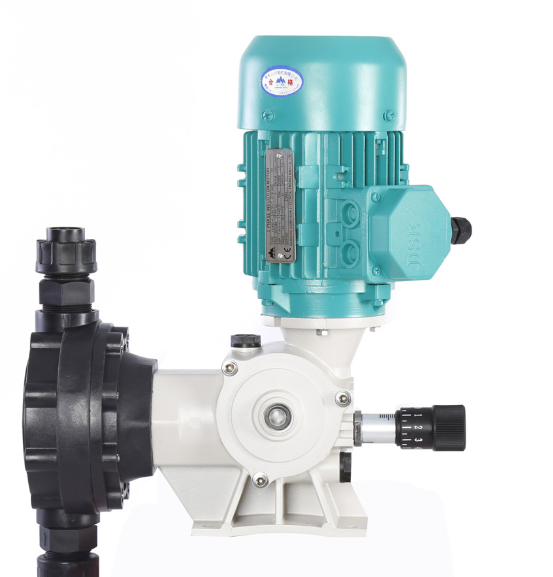

新道茨機械隔膜計量泵的核心部件計量泵泵頭在長期輸送腐蝕性、高粘度或含有懸浮物的介質后,可能出現磨損或腐蝕。進行泵頭更換是恢復泵的精確計量性能、防止泄漏的關鍵維護程序。本文將詳細指導您如何安全、規范地完成新道茨機械隔膜計量泵的泵頭更換步驟與核心部件組裝。

泵頭更換前的安全準備與工具清單
任何涉及泵體拆卸的維護程序都必須以安全為前提。
安全第一:斷電、泄壓與介質清洗
- 切斷電源: 在安裝或維修泵時,必須切斷電源,并在開關處懸掛警示牌。
- 泄壓與關閥: 釋放系統壓力,關閉泵與系統相連的進、出口閥門。
- 介質清洗: 拆卸前應完全沖洗和清潔過流部分。如果輸送腐蝕性液體,必須將泵頭內液體清理干凈,并用清水徹底沖洗。
- 防護: 戴上防護用具(安全眼鏡、手套、防護服等)。
泵頭更換工具清單(簡要)
進行泵頭更換需要準備基本的工具,包括扳手、內六角工具、新泵頭組件、新密封圈(如形圈、墊圈)以及用于潤滑推桿的油脂(針對型機械隔膜計量泵的維護)。
泵頭拆卸步驟:從管線分離到螺栓松動
泵頭拆卸是泵頭更換的第一階段,需要細致地操作,避免損壞螺紋或管線。
分離管線與松開泵頭緊固螺栓
- 擰松管線: 將計量泵泵頭上下的出液管鏈接螺母擰松,分離管線。
- 拆卸泵頭螺絲: 將計量泵泵頭螺絲按對角順序擰松并取下。保留好泵頭螺絲及螺母。
核心部件安裝:新泵頭、膜片與單向閥的組裝
在組裝新泵頭時,通常會同時進行膜片和單向閥的檢查或更換。
膜片更換與泵頭復位(E系列為例)
- 分離舊膜片: 將沖程調節旋鈕(或調量手輪)旋至位置,舊膜片組件會被頂起并與過渡段分離。用手或扳手逆時針旋轉膜片,將其與推桿分離開來。
- 安裝新膜片: 清洗過渡段,在推桿上涂抹油脂保護金屬件。將新的膜片組件順時針旋緊到推桿上。
- 泵頭復位: 旋緊后,將沖程調節旋鈕調至位置。將新計量泵泵頭放回原位,并使用泵頭螺絲按對角順序均勻緊固。
單向閥安裝的關鍵與正確方向(ND型機械隔膜計量泵)
正確的單向閥安裝是確保新道茨機械隔膜計量泵能夠正常吸排液體的關鍵。錯誤的安裝會導致泵無物料吐出,甚至反向輸液。
避免反向輸液:確保單向閥正確組裝
- 方向確認: 組裝時,必須確認并仔細按照說明書的正確圖例安裝上下單向閥。
- 密封性: 單向閥依靠端面的密封圈密封,使用生料帶(PTFE帶)后,容易造成密封圈未完全壓緊,反而導致泄漏。
- 緊固度: 型機械隔膜計量泵的單向閥安裝不可擰得太緊,過緊容易造成計量泵泵頭損壞。
更換泵頭后的運行檢查與故障排除
完成泵頭更換后,最后的檢查步驟是確保泵能夠安全、精確地投入使用。
檢查泄漏與介質方向確認
- 方向確認(關鍵): 更換泵頭后,必須確認泵頭上的箭頭方向是否與水流方向一致。錯誤的安裝會造成管閥件及計量泵不可逆的損壞。
- 啟動檢查: 打開進出口管道截止閥,進行計量泵啟動。
- 泄漏檢查: 仔細檢查所有連接點和泵頭與過渡段連接處,確認無泄漏。如果發現泄漏,可能是密封件未壓緊或螺栓緊固力度不足。
- 流量校準: 進行流量標定,確保在新的計量泵泵頭和密封條件下,泵的實際流量輸出仍滿足要求。
結論:遵循步驟,保障新道茨機械隔膜計量泵的精確運行
新道茨機械隔膜計量泵泵頭更換是保障設備性能的關鍵維護程序。從嚴格遵守安全斷電、介質清洗的更換步驟,到進行膜片更換時的沖程歸零操作,再到單向閥安裝時的方向和緊固度確認,每一步都不能馬虎。遵循這些規范操作,能夠有效避免泄漏和故障排除問題,確保您的**型機械隔膜計量泵長期穩定地提供精確計量服務。
常見問題解答
1. 更換泵頭時,我需要同時更換膜片嗎?
制造商建議每小時或每年更換膜片一次,因此在進行泵頭更換時,通常建議同時更換膜片組件,以確保泵在下次計劃維護前的可靠性。
2. 泵頭螺絲應該擰多緊?
泵頭螺絲應按對角順序均勻擰緊,以確保均勻的壓力密封。不同型號有不同的扭矩要求(例如,系列為,系列為),應參考具體型號的手冊。
3. 如何判斷單向閥是否裝反了?
如果單向閥安裝錯誤,泵會立即出現無物料吐出或反向輸液(從出口流向進口管路)的現象。必須停泵,重新拆卸并確認上下閥球和閥座的方向。
4. 為什么不能在泵頭螺紋上使用生料帶?
計量泵泵頭和單向閥連接的密封主要依靠端面的密封圈。使用生料帶(帶)可能會造成密封圈未被完全壓緊,反而導致泄漏。
5. 如果泵頭有泄漏,是先更換膜片還是先擰緊螺絲?
首先應嘗試緊固膜片壓緊泵頭上的螺釘,因?yàn)槁萁z松動是常見的泄漏原因。如果緊固后仍泄漏,再進行泵頭拆卸和膜片更換的維護程序。
