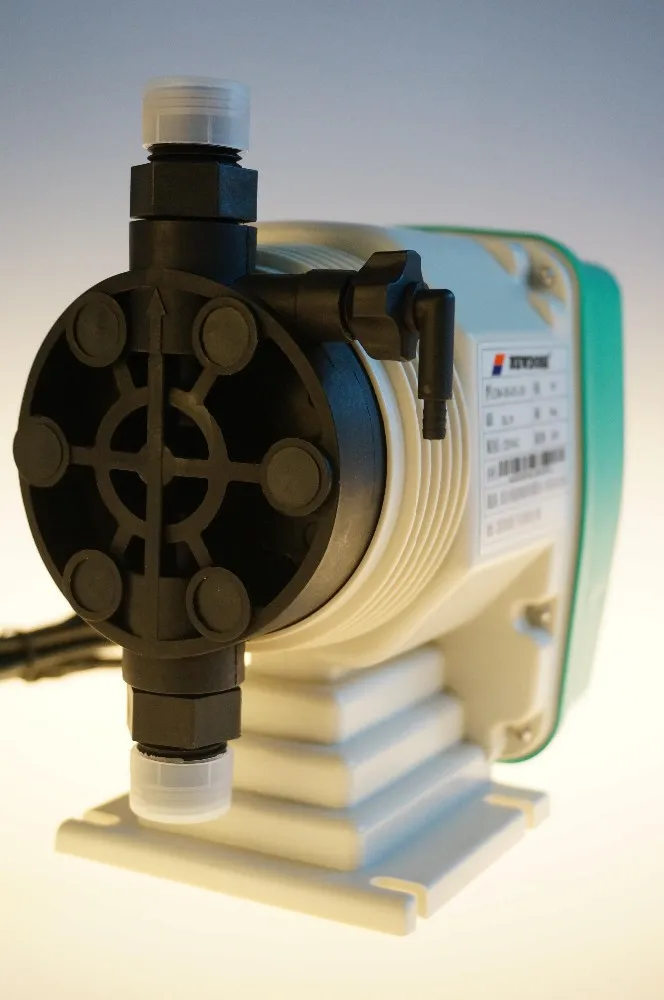

新道茨計量泵作為高精度液體計量設備，在化工、水處理、制藥等行業中得到廣泛應用。正確安裝計量泵是確保設備穩定運行和準確計量的前提。本文將詳細解析新道茨計量泵安裝圖，結合實際安裝步驟，為用戶提供一份詳細、規范的安裝說明，幫助用戶理解設備各部件的安裝位置和接線方式，從而達到最佳的安裝效果。

一、安裝圖概述及意義

1.1 安裝圖的重要性

安裝圖是新道茨計量泵安裝過程中不可或缺的一部分，其不僅標示出設備各部件的結構布局、管路連接及電氣接線，還詳細說明了安裝注意事項。通過安裝圖，用戶可以直觀了解設備的內部構造和安裝流程，確保在實際操作中避免誤裝或漏裝，保障設備正常、高效運行。

1.2 安裝圖中的主要內容

新道茨計量泵的安裝圖通常包含設備整體結構示意、各部件定位、進出液管路的連接方式以及電氣接線圖。安裝圖中標明了各連接部件的安裝順序和固定方式，同時也注明了安全警示和維護要求，為安裝調試提供了詳細指導。

二、安裝前的準備工作

2.1 環境與設備檢查

在安裝計量泵之前，首先應選擇平整、干燥且通風良好的安裝場所。檢查設備外觀和各零部件是否完好，確認泵體、泵頭、密封件、支架及附件均無損壞。同時，根據安裝圖核對設備型號與接線圖，確保所有所需配件齊全。

2.2 電氣與管路材料準備

安裝過程中需要使用專業的工具和材料，如防腐電纜、密封圈、固定螺栓以及專用接頭等。確保所選材料與新道茨計量泵的技術要求相匹配，特別是對于處理腐蝕性介質的場合，應使用耐腐蝕材質的管路和接頭。提前準備好這些安裝材料，將有效提高安裝效率和設備安全性。

三、詳細解析安裝圖

3.1 設備整體結構解析

安裝圖中通常以剖面圖或三視圖形式展示計量泵的整體結構。圖中詳細標示了泵體、泵頭、膜片及內部氣路、電路布置。通過對整體結構的了解，用戶能夠明確各部件的安裝位置及其相互關系，從而按照圖紙要求進行正確安裝。

3.2 電氣接線圖解析

電氣接線是新道茨計量泵安裝中的關鍵環節。安裝圖中標明了電源接線端子、控制面板和保護裝置的位置。用戶在安裝過程中，必須按照圖紙要求將電纜、開關和繼電器等電氣元件正確連接，確保設備在通電后能正常啟動并顯示各項參數。電氣部分的安裝不僅要符合技術要求，還需遵循相關的安全規范。

四、管路連接及安裝示意

4.1 進出液管路布置

安裝圖中詳細標注了進液管和出液管的安裝位置及走向。進液管一般設置在設備的低位，以便利用大氣壓力幫助吸入介質，而出液管則安裝在高位，確保液體流動平穩。正確的管路布置不僅影響計量泵的吸液效果，同時也關系到泵的計量準確性和系統的整體穩定性。

4.2 管路固定與密封要求

在安裝過程中，所有管路必須牢固固定在支架或安裝座上，避免運行時出現振動和松動。安裝圖中通常標有密封圈、止回閥和支架的安裝位置，這些細節都是確保系統密封和防止泄漏的重要環節。用戶在實際操作中，需嚴格按照圖紙要求進行管路固定和密封處理，確保每一處連接都符合技術要求。

五、電氣部分安裝要點

5.1 接線前的核對與標識

在進行電氣接線之前，應仔細核對安裝圖中的接線圖，確認所有電氣元件的安裝位置及接線順序。建議在接線前對電纜進行標識，并使用專業工具檢查電纜質量，防止因接線錯誤導致設備損壞或短路。接線完成后，應逐項核查，并進行電氣絕緣測試。

5.2 電氣保護與調試

電氣部分安裝完畢后，必須安裝防護裝置，如漏電保護器和接地裝置，確保設備在運行過程中能夠有效防止電氣故障。隨后，通過控制面板對設備進行初步調試，檢查顯示屏上的參數和報警信息，確保電路系統與管路系統協調運行，為后續的試運行做好充分準備。

六、調試與試運行

6.1 調試步驟

安裝完成后，進入調試階段。首先，在確保所有接線和管路連接正確的前提下，通電啟動設備，并觀察控制面板的實時數據。通過調整控制系統，逐步使計量泵達到預定的工作狀態。調試過程中，應注意監控流量、壓力以及電機運行狀態，必要時可參照安裝圖進行二次核對。

6.2 試運行注意事項

在正式運行前，建議進行一段時間的試運行，觀察設備在不同工況下的表現。試運行期間，如發現異常噪音、流量不穩或液體泄漏等問題，應立即停機檢查。根據安裝圖逐項排查故障原因，確保所有問題得到妥善解決后，再正式投入使用。

七、常見問題與維護建議

在實際安裝過程中，用戶可能會遇到諸如管路連接松動、電氣接線錯誤、密封不良等問題。為此，建議在安裝過程中嚴格按照圖紙要求操作，并在設備運行一段時間后，定期檢查所有連接部位。通過合理的日常維護與保養，可以有效延長設備使用壽命，確保計量精度和系統安全。

八、結論

總之，新道茨計量泵安裝圖不僅展示了設備的整體結構和各個部件的安裝位置，更為用戶提供了一份詳盡的安裝指導。通過準確理解和執行安裝圖中的每一項要求，用戶可以實現設備的正確安裝和調試，從而確保計量泵在實際工作中保持高精度和穩定性。本文詳細解析了安裝圖的各個關鍵環節，并結合實際安裝步驟，為用戶提供了全面、系統的安裝指導，希望能為廣大用戶帶來實際幫助。

九、常見問題解答（FAQ）

問題1：新道茨計量泵安裝圖中最關鍵的部分是什么？

答：安裝圖中最關鍵的部分在于電氣接線圖和管路布置示意。準確無誤的電氣接線和正確的管路連接是確保計量泵穩定運行和精確計量的基礎。

問題2：安裝前需要準備哪些材料和工具？

答：安裝前需要準備的材料和工具包括：防腐管路、密封圈、固定螺栓、電纜、接線端子以及必要的安裝工具如扳手、螺絲刀等，確保所有材料符合設備技術要求。

問題3：如何保證電氣接線的正確性和安全性？

答：首先應仔細核對安裝圖中的接線圖，對電纜進行標識，并采用專業工具檢測絕緣情況。接線后進行全面的電氣測試，確保設備接地良好和各電氣元件連接準確，防止短路或觸電事故。

問題4：試運行階段需要重點關注哪些指標？

答：試運行階段應重點關注流量、壓力、電機運行狀態及設備振動情況。通過觀察控制面板顯示的數據，及時調整設備參數，確保所有指標均達到預設要求。

問題5：安裝過程中如出現異常現象應如何處理？

答：如發現異常噪音、液體泄漏或電氣故障，應立即停機檢查。按安裝圖逐項核查管路、電氣和密封部分，必要時聯系廠家技術支持，確保問題得到徹底解決后再重新試運行。
