一、新道茨計量泵核心結構解析

一、新道茨計量泵核心結構解析

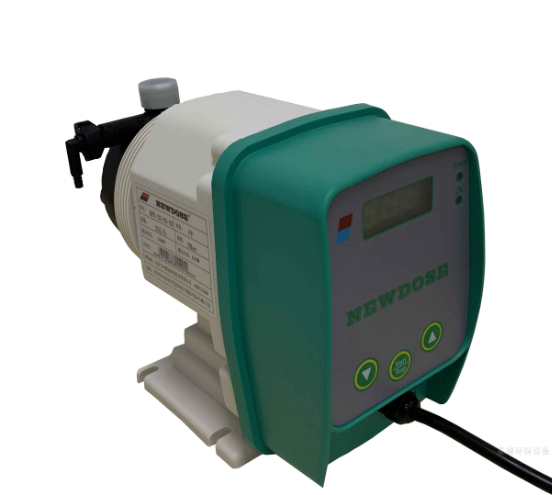

新道茨隔膜泵采用三腔室模塊化設計，主體由驅動單元、液壓腔和介質腔構成。驅動軸通過偏心輪帶動隔膜往復運動，進出口閥組精準控制介質流向，這種結構特別適合處理高粘度或含顆粒液體。

1.1 關鍵組件功能說明

• PTFE復合隔膜：耐腐蝕核心部件，厚度誤差控制在±0.05mm

• 液壓補償系統：自動調節腔內壓力平衡

• 雙球閥結構：確保介質單向流動的精密組件

二、專業拆卸操作流程

2.1 準備工作要點

操作前需切斷電源并泄壓，準備專用六角扳手套裝和防腐蝕托盤。建議佩戴護目鏡及耐酸堿手套，拆卸時按部件順序編號存放。

2.2 分步拆卸指引

1. 拆除進出口管路的法蘭連接螺栓

2. 松開泵頭固定螺栓（注意對角均勻施力）

3. 依次取下閥座、球閥及隔膜組件

4. 拆卸驅動端蓋檢查軸承狀態

三、新道茨計量泵清洗規范

針對藥劑結晶殘留，推薦使用5%檸檬酸溶液浸泡清洗。頑固污漬可用軟毛刷配合中性清洗劑處理，禁止使用金屬刷具避免損傷密封面。

3.1 深度清洗步驟

• 超聲波清洗：40kHz頻率處理精密零件

• 流道沖洗：反向加壓沖洗介質通道

• 干燥處理：壓縮空氣吹掃結合無塵布擦拭

四、組裝注意事項

安裝時需注意O型圈潤滑，建議使用硅基潤滑脂。螺栓緊固應遵循十字交叉順序，分三次逐步達到標定扭矩值，最后進行空載試運行檢測。

五、維護保養建議

• 每月檢查隔膜片撓曲度（標準值＜2mm）

• 每季度更換液壓油并清洗過濾器

• 年度大修時應檢測驅動軸徑向跳動量

結論

掌握新道茨隔膜泵的結構特點和規范拆裝流程，配合科學的清洗維護方案，可有效提升設備運行效率30%以上，延長核心部件使用壽命2-3年。

常見問題解答

Q1：清洗頻率應如何確定？

建議根據介質特性制定計劃：普通液體每500小時清洗，高結晶介質需縮短至200小時。

Q2：自行拆卸是否影響保修？

使用原廠工具并按手冊操作不影響保修，但液壓系統拆解需專業人員進行。

Q3：可否用鹽酸清洗泵體？

嚴禁使用強酸清洗，推薦使用設備專用清洗劑（pH值6-8范圍）。

Q4：隔膜片出現褶皺如何處理？

表明液壓系統壓力異常，應立即停機檢查補償閥和油路系統。

Q5：如何判斷需要更換驅動軸承？

當運行噪音超過85分貝或軸向竄動量＞0.5mm時需更換軸承組件。
